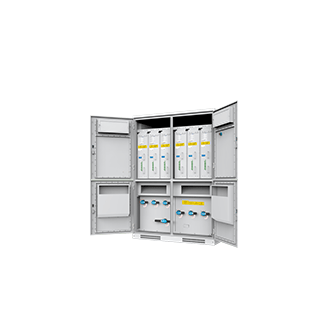

儲能PCS電氣柜
- 可靠的系統設計，充分的測試與驗證
- IP54適應復雜應用環境
- 交直流側被動保護
- 支持鉛酸電池，鋰電池，鈉離子等電池
- 簇級電池管理，支持新舊電池混用
- 兼容RS485/Ethernet/CAN
- 采用先進的三電平拓撲，轉換效率最高可達99%
- 電網適應性好、LVRT/HVRT、無功調節、功率響應快
- 支持離網并機、黑啟動
- 模塊獨立運行，提高系統集成靈活性；
- 狀態在線監測，故障快速消缺
技術參數
型號
HNESPS
1000/8-44
HNESPS
1250/10-44
HNESPS
1500/12-44
HNESPS
1720/8-36
HNESPS
2150/10-36
HNESPS
2580/12-36
直流側參數
直流工作電壓
650 ～ 950Vdc
1000～1500Vdc
最大直流電功率
8*150kW
10*150kW
12*150kW
8*263kW
10*263kW
12*263kW
最大直流電流
8*215A
10*215A
12*215A
8*241A
10*241A
12*241A
交流側參數
額定功率
1000kW
1250kW
1500kW
1720kW
2150kW
2580kW
額定電壓
400Vac (-15%~+15%)
690Vac (-15%~15%）
額定頻率
50Hz/60Hz (±5Hz)
輸出諧波
＜3%
功率因數
-1~+1
接線方式
三相四線
三相三線
最大效率
98.5%
99%
過載能力
110% 負載，10 分鐘；120% 負載，1 分鐘
環境指標
工作溫度
-40℃~60℃（>45℃降額運行）
儲存溫度
-40℃~70℃
相對濕度
0 ～ 100%（無凝露）
海拔高度
4000m（>2000m 降額）
噪音
<70dB
常規參數
尺寸(mm)?
寬×深×高
2100*1050*2200
2600*1050*2200
3100*1050*2200
2100*1050*2200
2600*1050*2200
3100*1050*2200
安裝方式
下進下出
重量
1600kg
2000kg
2400kg
1600kg
2000kg
2400kg
防護等級
IP54
冷卻方式
智能風冷
通信方式
調度
RS485/Ethernet
BMS
RS485/CAN
協議
ModbusRTU/Modbus TCP/CAN
